Transistor Bipolar BJT 140V NTE61

Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.

NTE60 (NPN) y NTE61 (PNP)
Transistores Complementarios de Silicio
Audio de alta potencia, posicionador de cabeza de disco
para aplicaciones lineales

Descripción:

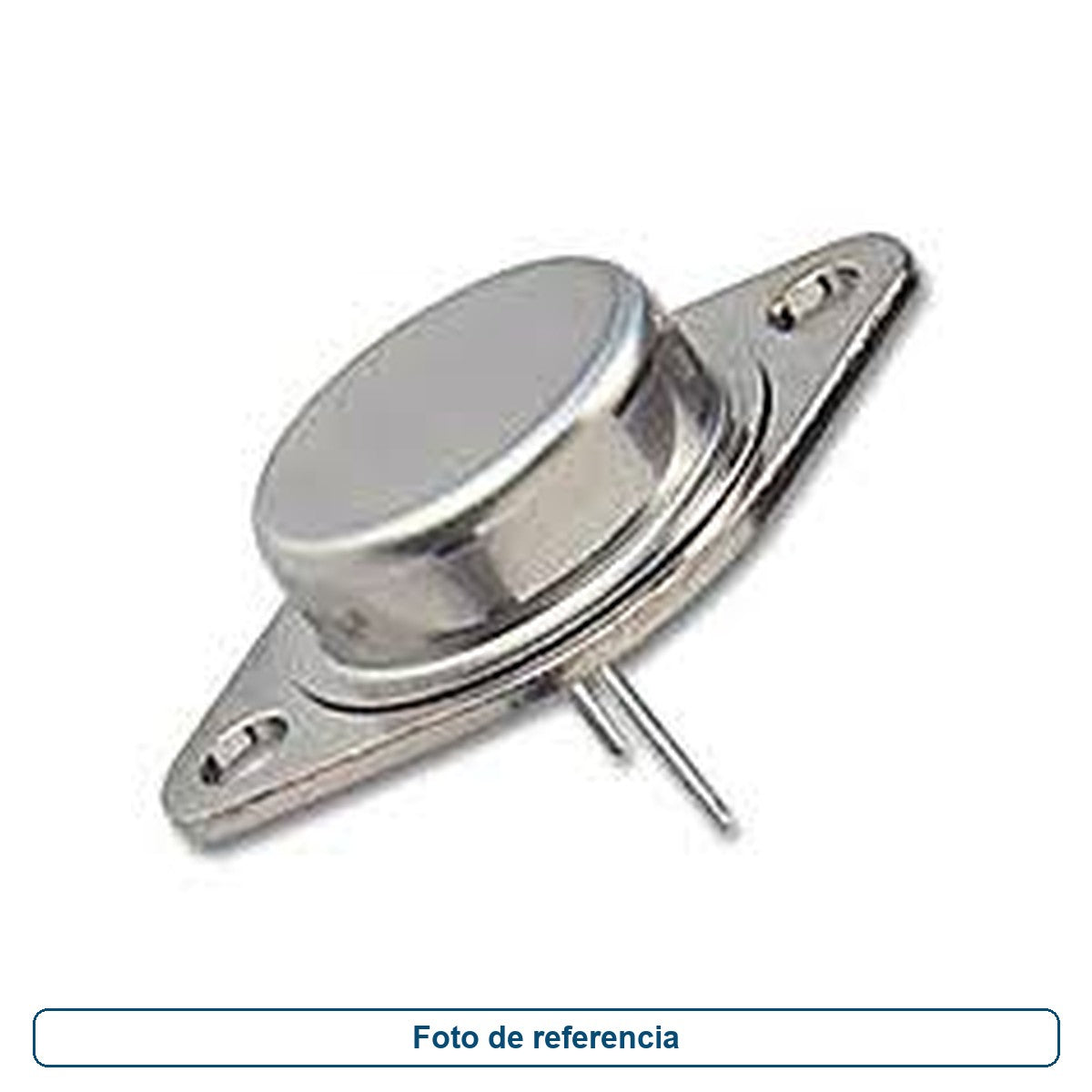

El NTE60 (NPN) y el NTE61 (PNP) son transistores de potencia de silicio complementarios en un tipo TO-3
paquete diseñoado para audio de alta potencia, posicionadores de cabeza de disco y otras aplicaciones lineales.

caracteristicas:
 Írea de operación segura alta: 250 W a 50 V
 Para diseñoos complementarios de baja distorsión
 Alta ganancia de corriente DC: hFE = 25 Min @ IC = 5A

͍ndices absolutos máximos:

Voltaje del colector-emisor, VCEO (sus) 140V

Voltaje base del colector, VCBO 140V

Voltaje base del emisor, VEBO 5V

Corriente continua de colector, IC 20A

Corriente base continua, IB 5A

Corriente Emisora €‹€‹Continua, IE 25A

Disipación de potencia total (TC = + 25ï‚°C), PD 250W

Reducción de potencia por encima de 25ï‚°C 1.43W /  ï‚°C

Rango de temperatura de unión operativa, TJ ˆ’65ï‚° a + 200ï‚°C

Rango de temperatura de almacenamiento, Tstg ˆ’65ï‚° hasta + 200ï‚°C

Resistencia Térmica, Unión a Caja, RthJC 0.70ï‚°C / W

Temperatura del plomo (durante la soldadura, 1/16 "de la carcasa, 10 segundos máx.), TL + 265ï‚°C

Nota 1. Los pares complementarios coincidentes están disponibles a pedido (NTE61MCP). Los pares complementarios emparejados tienen su especificación de ganancia (hFE) emparejada dentro del 10% entre sí.
