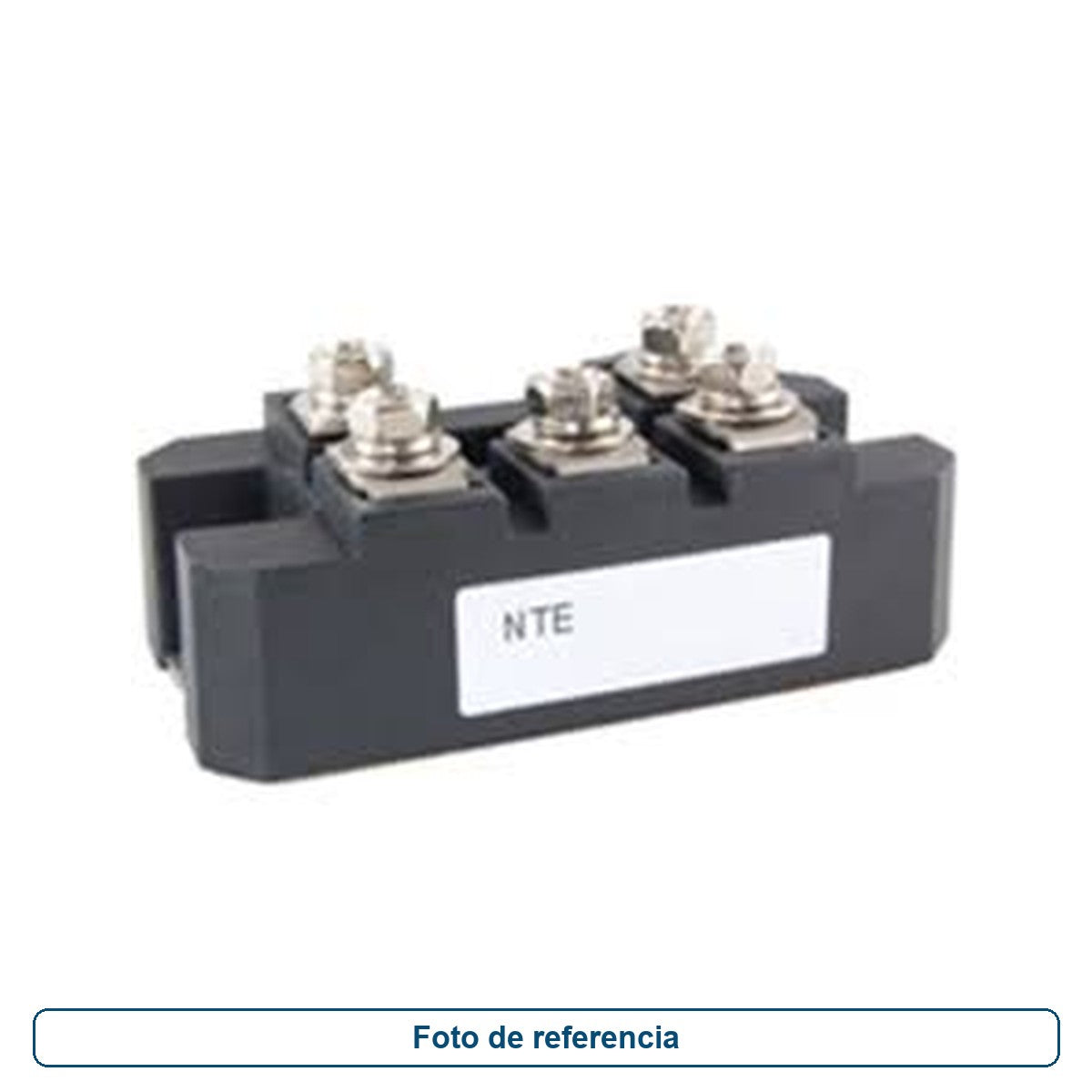

Módulo rectificador de puente trifásico NTE5744

Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.

NTE5744

Módulo rectificador de puente trifásico

Descripción:

El NTE5744 es unmódulo powerblock diseñoado para la rectificación de onda completa trifásica y contiene seis diodos conectados en una configuración de puente trifásico. La base de montaje del módulo está aislada eléctricamente de los elementos semiconductores para una construcción simple del disipador térmico. Aplicaciones:  Inversores para motores de corriente alterna  Unidades de fuente de alimentación para motores de corriente continua  Unidades de fuente de alimentación de CC para cargadores de batería  Unidades de fuente de alimentación de CC de uso general ͍ndices

absolutos máximos: Voltaje inverso de pico repetitivo, VRRM: 800V

Voltaje inverso máximo no repetitivo, VRSM: 880V

Corriente de salida promedio (50/60 Hz, onda sinusoidal, TC = + 103 ° C), ID : 100A

Corriente directa de sobretensión (condiciones de carga nominal), IFSM : 1200A I2t

máximo para fusión (condiciones de carga nominal), I2t 6000A2: segundo Rango de temperatura de unión operativa TJˆ’40 ° a + 150 ° C

Rango de temperatura de almacenamiento, Tstg. ˆ’40 ° a + 125 ° C

Voltaje de ruptura de aislamiento (RMS, terminal principal a la caja, 1 segundo), VISO : 2500V

Resistencia Térmica, Unión a Caja, RthJC (50 / 60Hz onda sinusoidal, resistencia térmica para pérdida total) 0.22 :  ° C / W

Resistencia térmica (con compuesto térmico), RthCF:0.06 ° C / W
