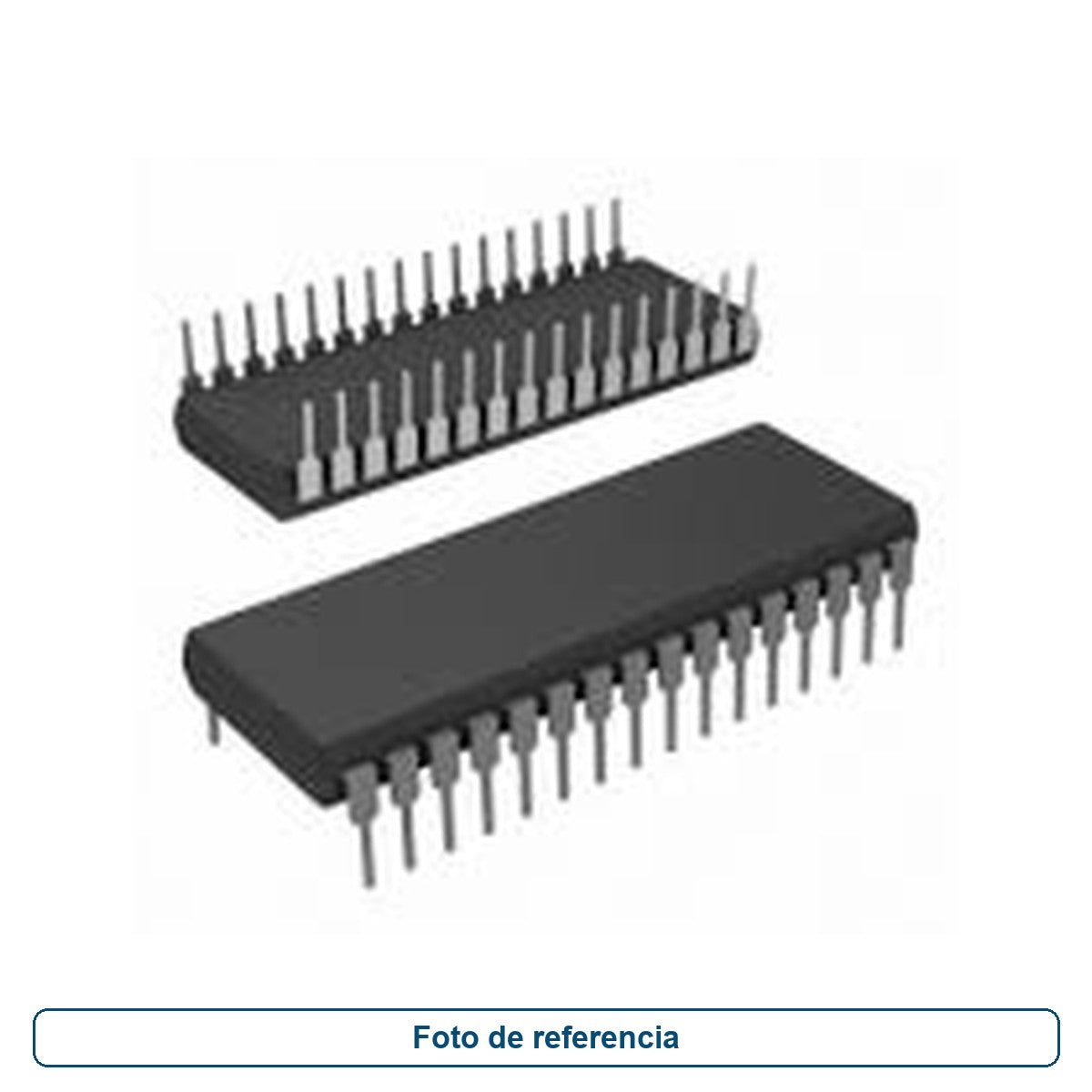

Circuito integrado NTE1437

Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.

NTE1437
Circuito integrado
Procesador de señal VIR

Descripción:
El NTE1437 es un circuito integrado diseñado para señal de TV Color VIR (referencia de intervalo vertical)
circuitos de procesamiento (con circuito de compensación automática de tinte).

caracteristicas:
 Incorpora control de color discriminador de señal VIR, control de tinte y amplificador de señal Y en un solo
chip, más fácil para un diseño de conjunto compacto.
 Reducción de componentes externos.
 No se requiere ajuste
Clasificaciones máximas absolutas: (TA = + 25 ° C a menos que se especifique lo contrario)

Voltaje de suministro, V8ˆ’21 14.4V

Voltaje de suministro, V17ˆ’21 6.1V

Voltaje del circuito, V5ˆ’21 0 a 14,4 V

Voltaje del circuito, V6ˆ’21, V7ˆ’21 ˆ’3 a + 6V

Voltaje del circuito, V10ˆ’21, V12ˆ’21, V18ˆ’21 0 a V8ˆ’21V

Voltaje del circuito, V24ˆ’21 0V

Corriente de circuito, I5 0 a 20 mA

Corriente de circuito, I9 ˆ’1 a + 3mA

Corriente de circuito, I20 ˆ’3 a + 1mA

Corriente de circuito, I23 ˆ’3 a 0 mA

Disipación de energía, PD 630mW

Rango de temperatura ambiente de funcionamiento, Topr ˆ’20 ° a + 70 ° C

Rango de temperatura de almacenamiento, Tstg ˆ’20 ° a + 150 ° C

Nota *. + y - son corrientes de entrada y salida de flujo hacia / desde el circuito, respectivamente.
