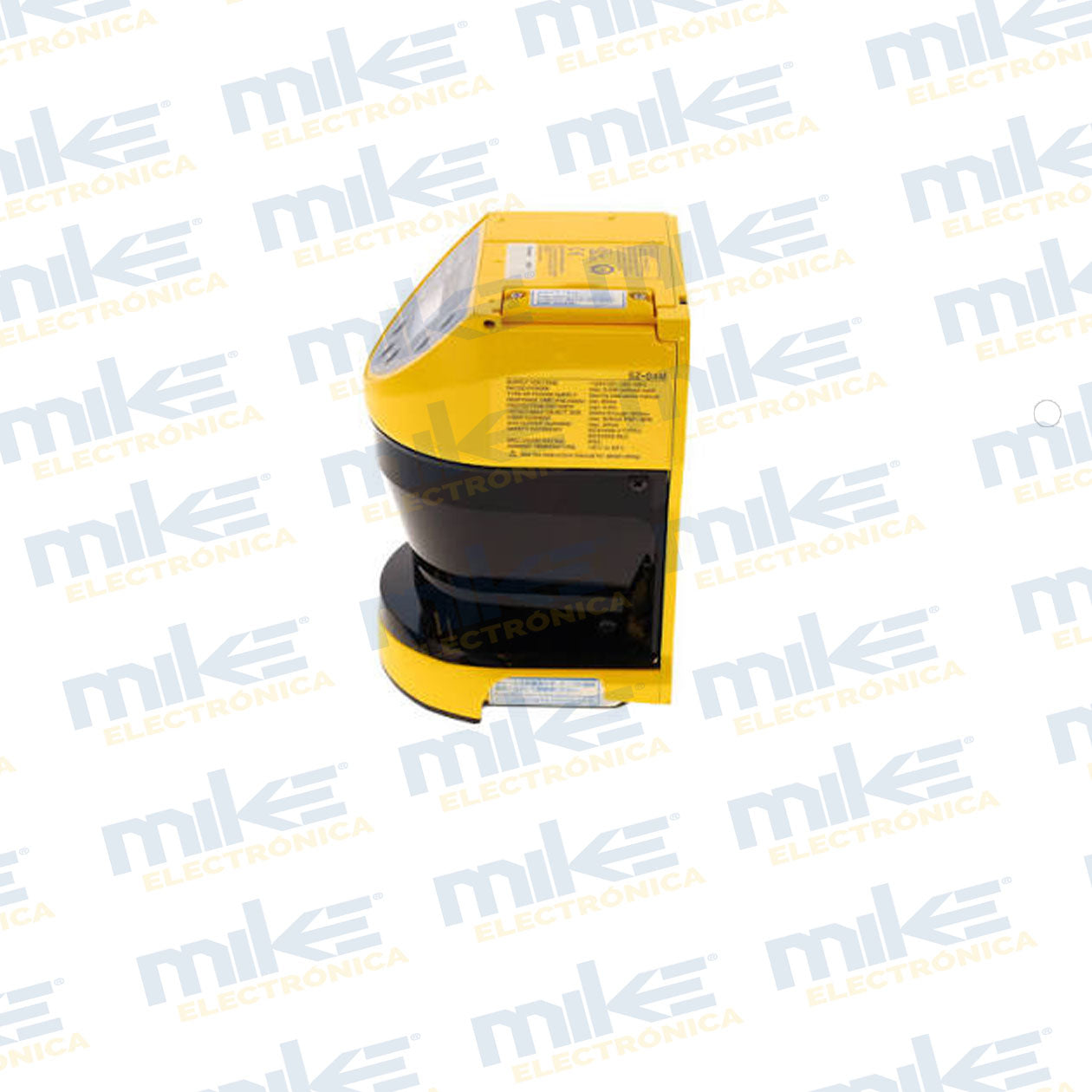

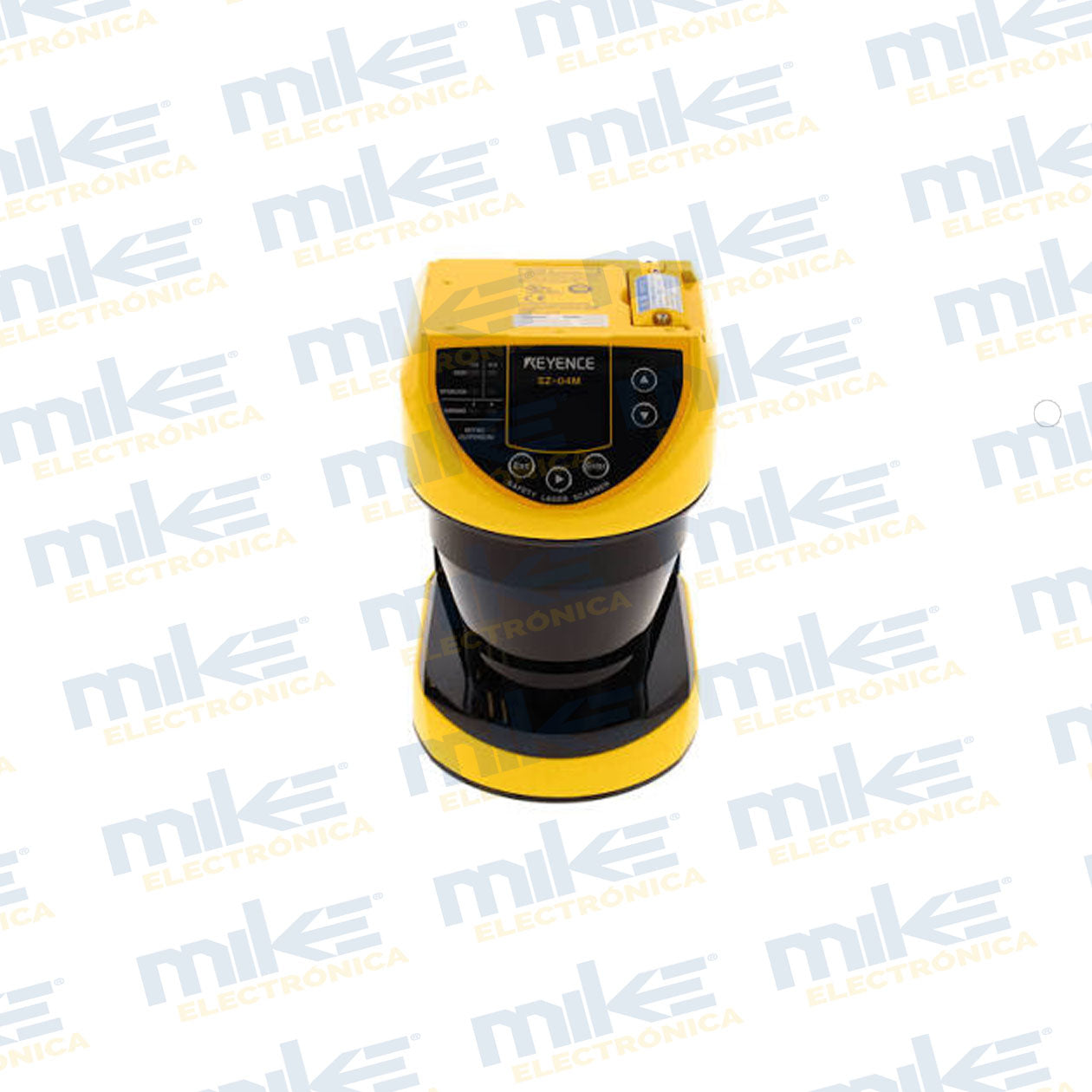

Escaner láser de seguridad SZ-04

Modelo

SZ-04M

Tipo

Tipo multifunción

Capacidad de detección

Tamaño mínimo de objeto detectable

Diámetro 30 mm 1.18", 40 mm 1.58", 50 mm 1.97", 70 mm 2.56", 150 mm 5.91" (depende de la configuración)
Reflexión de 1.8% min., Velocidad 1.6 m/s 160.02 cm/s máx.

Ángulo detectable

270° (-45° a 225°)

Tiempo de respuesta (ON a OFF)

Ciclo de barrido general (ciclo de barrido A)

60 ms (2 barridos) a 480 ms (16 barridos)

Ciclo de barrido específico (ciclo de barrido B)

66 ms (2 barridos) a 528 ms (16 barridos)

Tiempo de respuesta (OFF a ON)

Ciclo de barrido general (ciclo de barrido A)

Tiempo de respuesta de ON a OFF +125 ms

Ciclo de barrido específico (ciclo de barrido B)

Zona de protección máx.

Tamaño mínimo de objeto detectable: 70 mm 2.76"/150 mm 5.91"

4.2 m 13.78' (-5° a 185°), 2.8 m 9.19' (-45° a -5°, 185° a 225°)

Tamaño mínimo de objeto detectable: 50 mm 1.97"

3.0 m 9.84' (-5° a 185°), 2.0 m 6.56' (-45° a -5°, 185° a 225°)

Tamaño mínimo de objeto detectable: 40 mm 1.58"

2.4 m 7.87' (-5° a 185°), 1.6 m 5.25' (-45° a -5°, 185° a 225°)

Tamaño mínimo de objeto detectable: 30 mm 1.18"

1.8 m 5.91' (-5° a 185°), 1.2 m 3.94' (-45° a -5°, 185° a 225°)

Zona de advertencia máx. (no relacionada con seguridad)

Tamaño mínimo de objeto detectable: 70 mm 2.76"/150 mm 5.91"

10.0 m 32.18' (-5° a 185°), 7.0 m 22.97' (-45° a -5°, 185° a 225°)^*1

Tamaño mínimo de objeto detectable: 50 mm 1.97"

7.5 m 24.61' (-5° a 185°), 5.0 m 16.4' (-45° a -5°, 185° a 225°)^*1

Tamaño mínimo de objeto detectable: 40 mm 1.58"

6.0 m 19.69' (-5° a 185°), 4.0 m 13.12' (-45° a -5°, 185° a 225°)^*1

Tamaño mínimo de objeto detectable: 30 mm 1.18"

4.5 m 14.76' (-5° a 185°), 3.0 m 9.84' (-45° a -5°, 185° a 225°)^*1

Distancia de seguridad adicional

100 mm 3.94"^*2

Fuente de luz

Tipo, longitud de onda

Diodo láser infrarrojo, 905 nm

Clase de láser

Clase 1 (IEC 60825-1)
Clase 1 (21CFR 1040.10, 1040.11 (Laser Notice))
Clase 1 (EN 60825-1)

Salida OSSD

Salida

PNP o NPN (seleccionable según el cable conector)
4 salidas

Corriente de carga máx.

500 mA^*3

Voltaje residual (durante ON)

Máx. 2.5 V (con una longitud de cable de 5 m 16.4')

Voltaje de estado OFF

Máx. 2.0 V (con una longitud de cable de 5 m 16.4')

Corriente de fuga

Máx. 1 mA^*4

Carga capacitiva máx.

2.2 F (con una resistencia de carga de 100 Ω)

Resistencia de carga de cableado

Máx. 2.5 Ω^*5

Entrada (relacionada con seguridad)

Resistencia de entrada

4.4 kΩ (para entrada 1, 3, 4 y 5)
2.2 kΩ (para entrada 2 y 6)

Salida no relacionada con seguridad (Salida AUX)

Salida

Salida tótem-pole PNP/NPN
6 salidas

Corriente de carga máx.

50 mA

Voltaje residual (durante ON)

Máx. 2.5 V (con una longitud de cable de 5 m 16.4')

Salida de lámpara de silenciamiento

(la salida AUX6 se puede asignar para la lámpara de silenciamiento)

Se puede conectar a la
lámpara incandescente
(24 V CD, de 1 a 5.5 W) y lámpara
LED (corriente de carga de 10 a 230 mA)

Longitud del cable

30 m o menos^*6

Estándares aprobados

EMC

EMS

IEC61496-1, EN61496-1, UL 61496-1

Interferencia
electromagnética

EN55011 Clase A, FCC Part15B Clase A

Seguridad

IEC61496-1, EN61496-1, UL 61496-1 (Type 3 ESPE), IEC61496-3, EN61496-3 (Type 3 AOPDDR)
IEC61508, EN61508, IEC62061, EN62061 (SIL2), EN ISO13849-1:2015 (PL d, Category 3) UL508, UL1998

Valor nominal

Voltaje de alimentación

Cuando se utiliza una fuente de alimentación de convertidor: de 24 VCD ±10 %, ondulación (P-P) 10 % o menor
Cuando se utiliza una batería: de 24 VCD +20 %/-30 %

Clasificación

Consumo de energía

Máx. 9.5 W (sin carga)
Máx. 50 W (con carga)

Resistencia ambiental

Grado de protección

IP65 (IEC60529)^*7

Luz ambiente

Lámpara incandescente: 1,500 lux o menos^*8

Temperatura ambiente de funcionamiento

De -10 a +50 °C De 14 a 122 °F (Sin congelacion)

Humedad relativa de funcionamiento

De 35 a 85 % HR (Sin condensación)

Temperatura de almacenamiento

De -25 a +60 °C De -13 a 140 °F (Sin congelación)

Humedad relativa de almacenamiento

35 a 95 % HR

Resistencia a la vibración

10 a 55 Hz, Amplitud doble 0.7 mm 0.03", 20 barridos en cada una de las direcciones X, Y y Z

Resistencia a golpes

100 m/s² (Aprox. 10 G), impulso de 16 ms, 1,000 veces en cada una de las direcciones X, Y y Z

Material

Bastidor de unidad principal

Fundición de aluminio, SPHC (parte inferior)

Peso

Aprox. 1.6 kg
