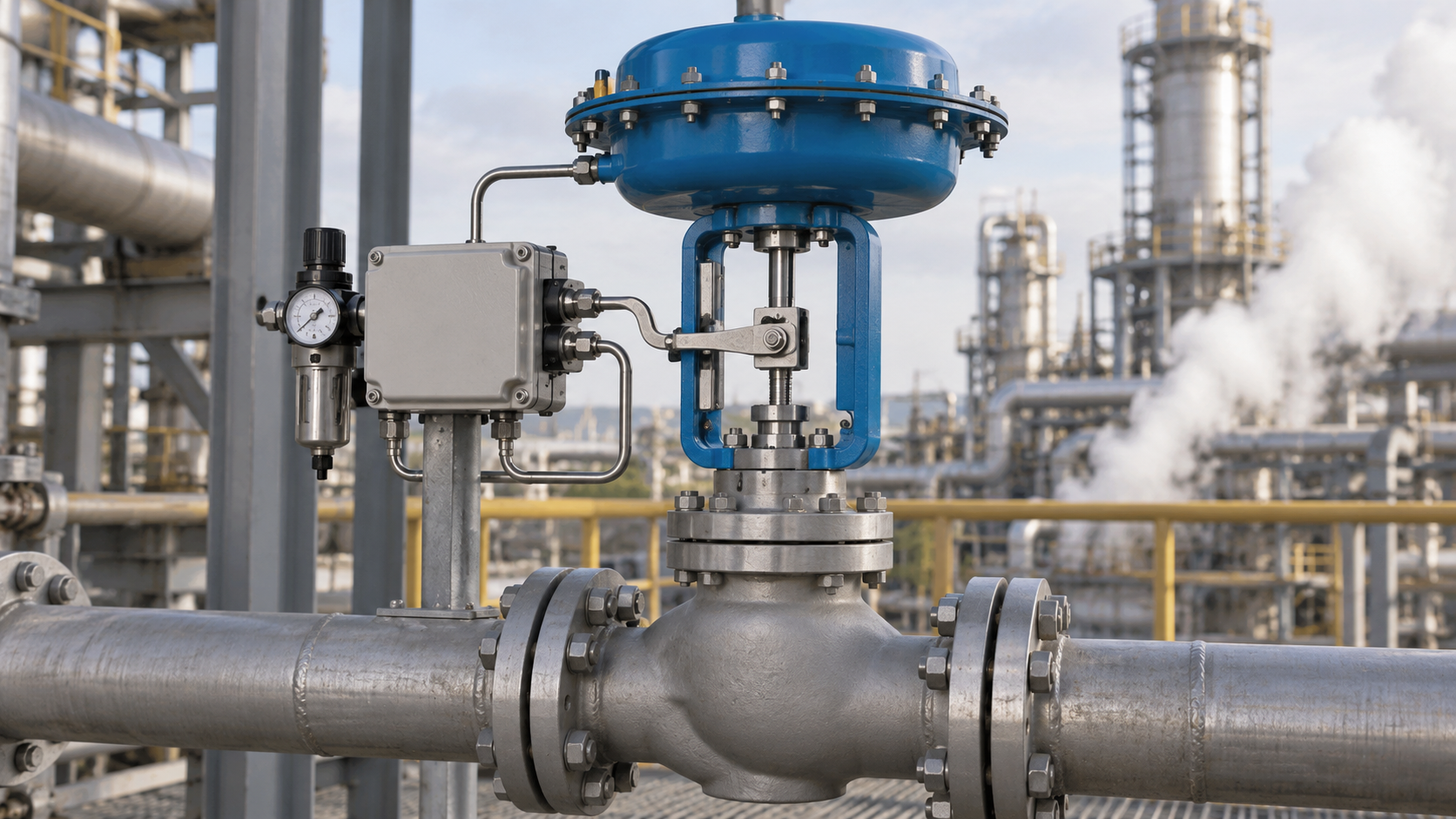

La válvula no sigue la señal: ¿es el posicionador o el actuador?

Respuesta rápida

Si una válvula no sigue la orden del controlador, la falla puede estar en la señal, el posicionador, la alimentación de aire, el actuador o la mecánica de la válvula. Cambiar el actuador sin localizar el eslabón que se retrasa puede dejar el mismo problema. Una tendencia de posición ordenada y real, junto con presión de aire y diagnóstico del posicionador, permite orientar la investigación.

Distingue señal de movimiento

Primero registra si la orden cambia y si el posicionador la recibe. Después comprueba, con personal autorizado, si la presión aplicada al actuador cambia y si el vástago responde. Un vástago inmóvil con presión correcta sugiere una línea de investigación distinta a una señal que nunca llega. Histéresis, fricción o una conexión neumática defectuosa pueden producir síntomas parecidos en operación.

Si el diagnóstico apunta al actuador, comparte placa de la válvula, carrera y configuración con la matrícula PN9320E. No se asume compatibilidad por pertenecer a la misma serie.

Pregunta frecuente: ¿el posicionador y el actuador son la misma pieza? No. El posicionador gobierna o corrige la posición; el actuador convierte energía neumática en movimiento.

Fuentes técnicas: Spirax Sarco, actuadores y posicionadores y manual PP6.
