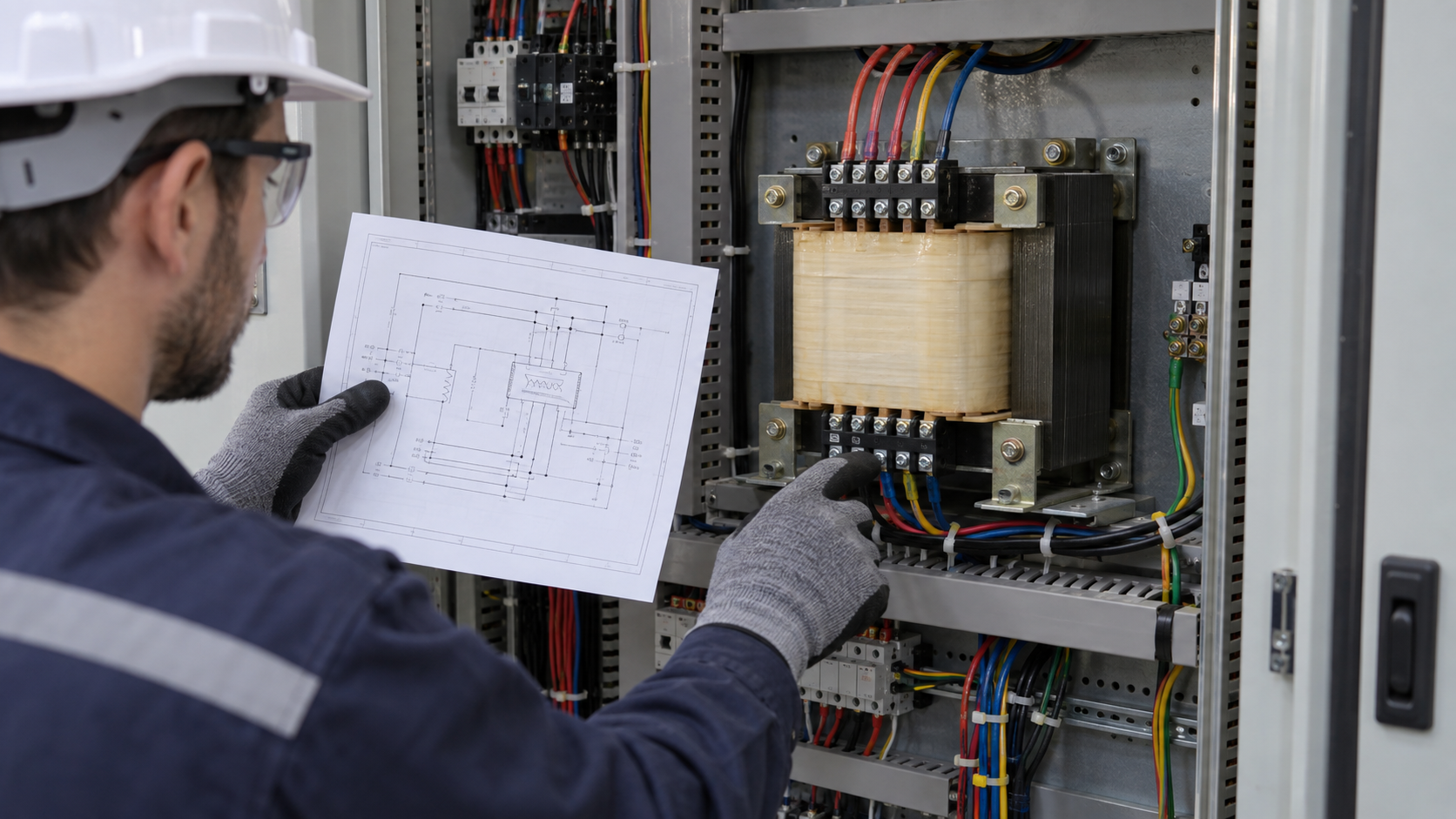

Transformador con varias entradas y salidas: evita confundir derivaciones

Respuesta rápida

Un transformador con varias derivaciones no se instala escogiendo bornes por parecido con otro modelo. La relación entre primario, secundario y bornes es específica de la placa y el diagrama de ese equipo. Energizar una conexión equivocada puede dañar cargas, protecciones o el transformador. La instalación corresponde a un electricista calificado con el circuito aislado y verificado.

Qué registrar antes de pedir una pieza

Fotografía placa y terminales completos, mide la tensión de red bajo condiciones normales y lista los secundarios que usa el tablero. El JBK3-500 publicado muestra ciertas tomas de entrada y salida; el JBK3-1600 muestra otras. No se deben trasplantar números de borne de una ficha a la otra.

Incluye frecuencia, dimensiones de montaje, esquema de protección y potencia de las cargas. Un reemplazo debe confirmar conexiones y tensión resultante, no solo que “es multivoltaje”.

Pregunta frecuente: ¿puedo obtener dos tensiones a la vez? Depende del diseño y de cómo se especifican las derivaciones del equipo concreto; confírmalo con su documentación antes de cablear.

Fuentes: fichas de JBK3-500, JBK3-1600 y guía Schneider Electric.
