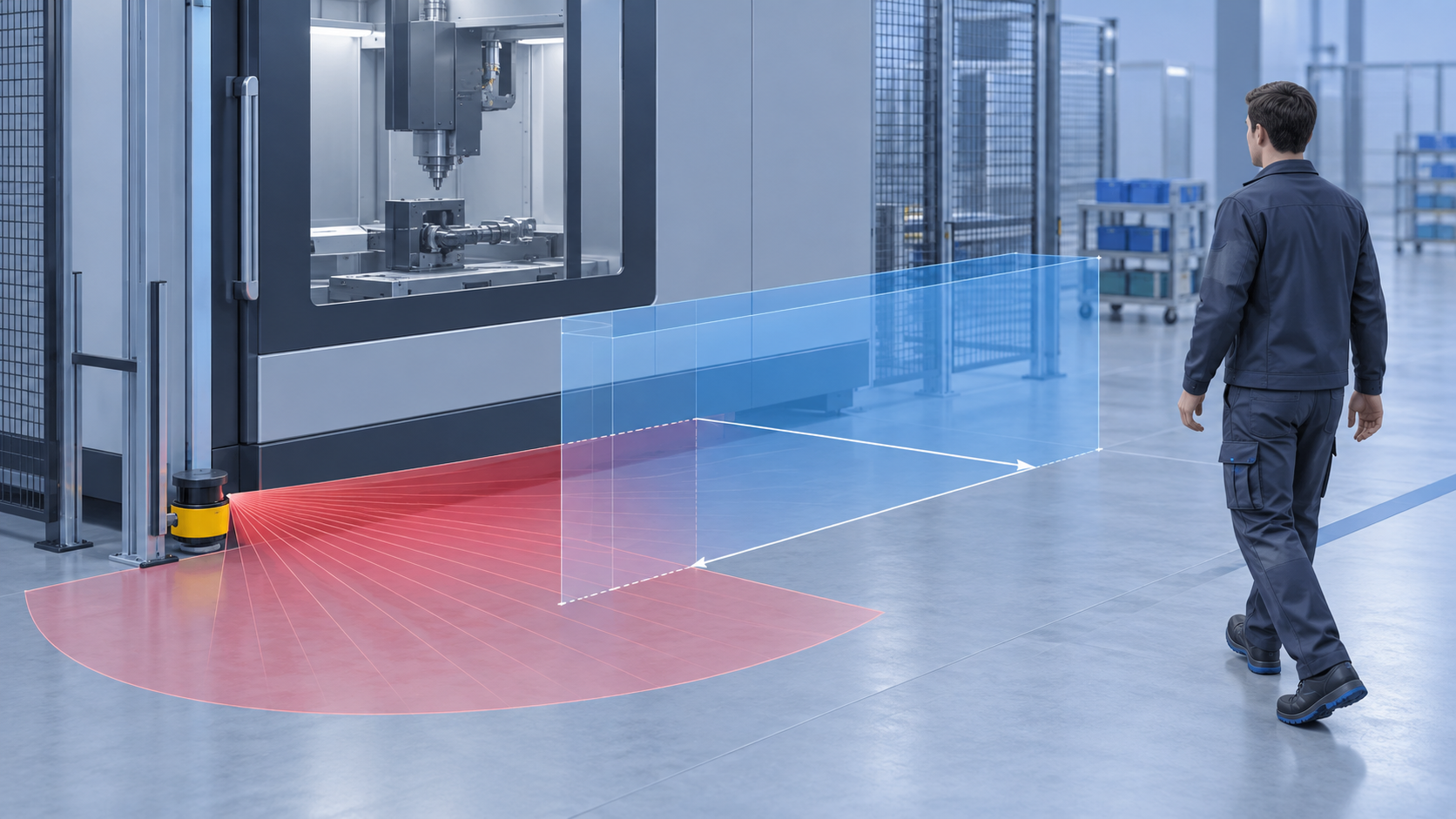

¿A qué distancia debe colocarse un escáner láser de una máquina?
Respuesta rápida
La zona protegida debe empezar lo suficientemente lejos del peligro para que la máquina se detenga antes de que una persona lo alcance. El alcance máximo anunciado por el escáner no es la distancia de instalación. El cálculo usa el tiempo total de respuesta —incluido el paro de la máquina— y las correcciones aplicables a la forma de aproximación y al montaje. Debe hacerlo y validarlo personal competente bajo las normas aplicables.
Lo que suele faltar cuando se pide “un escáner de cuatro metros”
La cifra comercial de alcance responde a condiciones de detección especificadas. El problema de seguridad es otro: cuánto tarda en detenerse el movimiento peligroso después de que las salidas de seguridad cambian de estado. Ese tiempo se mide en la máquina real; no se deduce del catálogo del sensor. También importan el tamaño de objeto que debe detectarse, la altura del plano de escaneo y las rutas por las que alguien podría rodearlo.
KEYENCE describe la relación entre velocidad de aproximación, tiempo de respuesta del escáner, tiempo de paro de la máquina y factores adicionales para configurar la zona. Un cambio de resolución o de tiempo de respuesta puede alterar la distancia requerida. Por eso, copiar el campo de otra instalación o dibujarlo hasta donde “se ve suficiente” no es una validación.
Antes de elegir modelo
Reúne la medición de paro, la evaluación de riesgos, el plano de aproximación y las distancias disponibles. Comprueba luego si el SZ-04M cubre el campo necesario en la configuración elegida. Si no cabe la distancia, el proyecto necesita otra solución de resguardo; no una reducción arbitraria del campo.
Pregunta frecuente: ¿270° de detección garantizan cubrir toda la máquina? No. El ángulo describe un sector del sensor; obstáculos, montaje y geometría pueden dejar áreas fuera del campo efectivo.
Fuente técnica: KEYENCE, instalación y distancia de seguridad del escáner.
